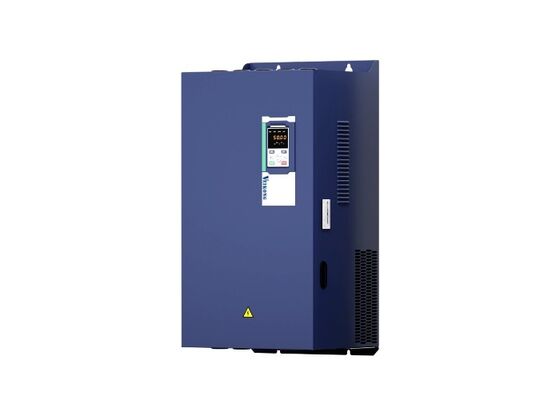

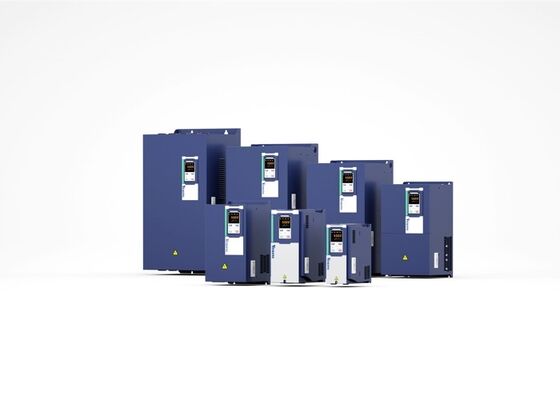

VEIKONG VFD500: Έλεγχος διανυσματικών με ακρίβεια για ανώτερη κινητική απόδοση

Στοιχείο

Προδιαγραφή

Είσοδος

Τάση εισόδου

1 φάση/3 φάσεις 220V:200V～240V

3 φάσεις 380V-480V:380V～480V

Επιτρεπόμενο εύρος διακύμανσης τάσης

-15%～10%

Συχνότητα εισόδου

50Hz / 60Hz, διακύμανση μικρότερη από 5%

Έξοδος

Τάση εξόδου

3 φάσεις:0～τάση εισόδου

Ικανότητα υπερφόρτωσης

Εφαρμογή γενικής χρήσης: 60S για το 150% του ονομαστικού ρεύματος

Εφαρμογή ελαφρού φορτίου: 60S για το 120% του ονομαστικού ρεύματος

Έλεγχος

Λειτουργία ελέγχου

Έλεγχος V/f

Έλεγχος διανύσματος ροής χωρίς αισθητήρα χωρίς κάρτα PG (SVC)

Έλεγχος διανύσματος ροής ταχύτητας αισθητήρα με κάρτα PG (VC)

Λειτουργία λειτουργίας

Έλεγχος ταχύτητας, Έλεγχος ροπής (SVC και VC)

Εύρος ταχύτητας

1:100 (V/f)

1:200( SVC)

1:1000 (VC)

Ακρίβεια ελέγχου ταχύτητας

±0.5% (V/f)

±0.2% (SVC)

±0.02% (VC)

Απόκριση ταχύτητας

5Hz(V/f)

20Hz(SVC)

50Hz(VC)

Εύρος συχνοτήτων

0.00～600.00Hz(V/f)

0.00～200.00Hz(SVC)

0.00～400.00Hz(VC)

Ανάλυση συχνότητας εισόδου

Ψηφιακή ρύθμιση: 0.01 Hz

Αναλογική ρύθμιση: μέγιστη συχνότητα x 0.1%

Ροπή εκκίνησης

150%/0.5Hz(V/f)

180%/0.25Hz(SVC)

200%/0Hz(VC)

Ακρίβεια ελέγχου ροπής

SVC: εντός 5Hz10%, πάνω από 5Hz5%

VC:3.0%

Καμπύλη V/f

Τύπος καμπύλης V / f: ευθεία γραμμή, πολλαπλά σημεία, συνάρτηση ισχύος, διαχωρισμός V / f;

Υποστήριξη ενίσχυσης ροπής: Αυτόματη ενίσχυση ροπής (εργοστασιακή ρύθμιση), χειροκίνητη ενίσχυση ροπής

Ράμπα παροχής συχνότητας

Υποστήριξη γραμμικής και καμπύλης S επιτάχυνσης και επιβράδυνσης;

4 ομάδες χρόνου επιτάχυνσης και επιβράδυνσης, εύρος ρύθμισης 0.00s ~ 60000s

Έλεγχος τάσης διαύλου DC

Έλεγχος στάσης υπέρτασης: περιορίστε την παραγωγή ενέργειας του κινητήρα ρυθμίζοντας τη συχνότητα εξόδου για να αποφύγετε την παράλειψη της βλάβης τάσης;

Έλεγχος στάσης υπότασης: ελέγξτε την κατανάλωση ενέργειας του κινητήρα ρυθμίζοντας τη συχνότητα εξόδου για να αποφύγετε την αποτυχία εκτροπής

Έλεγχος VdcMax: Περιορίστε την ποσότητα ενέργειας που παράγεται από τον κινητήρα ρυθμίζοντας τη συχνότητα εξόδου για να αποφύγετε την υπέρταση;

Έλεγχος VdcMin: Ελέγξτε την κατανάλωση ενέργειας του κινητήρα ρυθμίζοντας τη συχνότητα εξόδου, για να αποφύγετε τη βλάβη υπότασης άλματος

Συχνότητα φορέα

1kHz～12kHz (Διαφέρει ανάλογα με τον τύπο)

Μέθοδος εκκίνησης

Άμεση εκκίνηση (μπορεί να επικαλυφθεί DC φρένο). εκκίνηση παρακολούθησης ταχύτητας

Μέθοδος διακοπής

Διακοπή επιβράδυνσης (μπορεί να επικαλυφθεί DC φρένο). ελεύθερη διακοπή

Κύρια λειτουργία ελέγχου

Έλεγχος Jog, έλεγχος droop, λειτουργία έως και 16 ταχυτήτων, αποφυγή επικίνδυνης ταχύτητας, λειτουργία συχνότητας ταλάντωσης, εναλλαγή χρόνου επιτάχυνσης και επιβράδυνσης, διαχωρισμός VF, πέδηση υπερδιέγερσης, έλεγχος PID διεργασίας, λειτουργία ύπνου και αφύπνισης, ενσωματωμένη απλή λογική PLC, εικονικές τερματικές είσοδοι και έξοδοι, ενσωματωμένη μονάδα καθυστέρησης, ενσωματωμένη μονάδα σύγκρισης και λογική μονάδα, δημιουργία αντιγράφων ασφαλείας και ανάκτηση παραμέτρων, τέλειο αρχείο σφαλμάτων, επαναφορά σφαλμάτων, εναλλαγή δύο ομάδων παραμέτρων κινητήρα, εναλλαγή λογισμικού καλωδίωσης εξόδου, τερματικά UP / DOWN

Λειτουργία

Πληκτρολόγιο

Ψηφιακό πληκτρολόγιο LED και πληκτρολόγιο LCD (προαιρετικό)

Επικοινωνία

Πρότυπο:

Επικοινωνία MODBUS

CAN OPEN ΚΑΙ PROFINET (ΣΕ ΑΝΑΠΤΥΞΗ)

Κάρτα PG

Κάρτα διασύνδεσης επαυξητικού κωδικοποιητή (Διαφορική έξοδος και ανοιχτός συλλέκτης), Κάρτα περιστροφικού μετασχηματιστή

Τερματικό εισόδου

Πρότυπο:

5 ψηφιακά τερματικά εισόδου, ένα από τα οποία υποστηρίζει είσοδο παλμού υψηλής ταχύτητας έως 50kHz;

2 αναλογικά τερματικά εισόδου, υποστηρίζουν είσοδο τάσης 0 ~ 10V ή είσοδο ρεύματος 0 ~ 20mA;

Κάρτα επιλογής:

4 ψηφιακά τερματικά εισόδου

2 αναλογικά τερματικά. υποστήριξη -10V-+10V είσοδος τάσης

Τερματικό εξόδου

πρότυπο:

1 ψηφιακό τερματικό εξόδου;

1 τερματικό εξόδου παλμού υψηλής ταχύτητας (ανοιχτού τύπου συλλέκτη), υποστηρίζει έξοδο σήματος τετραγωνικού κύματος 0 ~ 50kHz;

1 τερματικό εξόδου ρελέ (το δεύτερο ρελέ είναι προαιρετικό)

2 αναλογικά τερματικά εξόδου, υποστηρίζουν έξοδο ρεύματος 0 ~ 20mA ή έξοδο τάσης 0 ~ 10V;

Κάρτα επιλογής: 4 ψηφιακά τερματικά εξόδου

Προστασία

Ανατρέξτε στο Κεφάλαιο 6 "Αντιμετώπιση προβλημάτων και αντίμετρα" για τη λειτουργία προστασίας

Περιβάλλον

Τοποθεσία εγκατάστασης

Εσωτερικός χώρος, χωρίς άμεσο ηλιακό φως, σκόνη, διαβρωτικό αέριο, εύφλεκτο αέριο, καπνός λαδιού, ατμός, στάξιμο ή αλάτι.

Υψόμετρο

0-3000m. ο μετατροπέας θα υποβαθμιστεί εάν το υψόμετρο είναι υψηλότερο από 1000m και το ονομαστικό ρεύμα εξόδου θα μειωθεί κατά 1% εάν το υψόμετρο αυξηθεί κατά 100m

Θερμοκρασία περιβάλλοντος

-10°C~ +40°C, μέγιστο 50°C (υποβαθμισμένο εάν η θερμοκρασία περιβάλλοντος είναι μεταξύ 40°C και 50°C) Το ονομαστικό ρεύμα εξόδου μειώνεται κατά 1.5% εάν η θερμοκρασία αυξηθεί κατά 1°C

Υγρασία

Λιγότερο από 95%RH, χωρίς συμπύκνωση

Δόνηση

Λιγότερο από 5.9 m/s² (0.6 g)

Θερμοκρασία αποθήκευσης

-20°C ~ +60°C

Άλλα

Εγκατάσταση

Τοποθετημένο σε τοίχο, ερμάριο ελεγχόμενο από το δάπεδο, διαμπερές

Επίπεδο προστασίας

IP20

Μέθοδος ψύξης

Ψύξη με εξαναγκασμένο αέρα

EMC

CE ROHS

Εσωτερικό φίλτρο EMC

Συμμορφώνεται με το EN61800-3

Κατηγορία C3

3^rd Περιβάλλον
