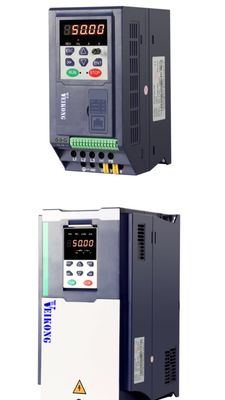

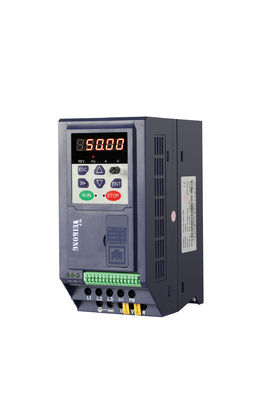

VFD500M Σύνθετη και εύκολη στη χρήση μεταβλητή συχνότητας VFD για ασυνήθιστο έλεγχο κινητήρα

Άρθρο

Ειδικότητα

Εισαγωγή

Εισερχόμενη τάση

1 φάση/3 φάση 220V: 200V240V

3 φάσεις 380V-480V:380V ̇ 480V

Επιτρεπόμενο εύρος διακυμάνσεων τάσης

-15%·10%

Συχνότητα εισόδου

50Hz / 60Hz, διακύμανση μικρότερη του 5%

Αποδόσεις

Δυναμική τάση

1/3 φάση:0 ∆ημοδοτική τάση

Δυνατότητα υπερφόρτωσης

Εφαρμογή γενικού σκοπού:60S για 150% του ονομαστικού ρεύματος

Εφαρμογή ελαφρού φορτίου:60S για το 120% του ονομαστικού ρεύματος

Έλεγχος

Τρόπος ελέγχου

Έλεγχος V/f

Χωρίς αισθητήρα έλεγχος φορέα ροής χωρίς κάρτα PG ((SVC)

Τρόπος λειτουργίας

Ελέγχος ταχύτητας, ελεγχόμενη ροπή (SVC)

Πεδίο ταχύτητας

1Δελτίο ΕΚ 10-1994, σημείο 1.

1- Τι; - Τι;

Ακριβότητα ελέγχου ταχύτητας

±0,5% (V/f)

±0,2% (SVC)

Ταχύτητα απόκρισης

5 Hz ((V/f)

20Hz ((SVC)

εύρος συχνοτήτων

00,00 ̇ 600 Hz (V/f)

0.00 ∙200 ∙00 Hz (SVC)

Ανάλυση συχνότητας εισόδου

Ψηφιακή ρύθμιση: 0,01 Hz

Αναλογική ρύθμιση: μέγιστη συχνότητα x 0,1%

Δρόμος εκκίνησης

150%/0,5 Hz ((V/f)

180%/0.25Hz (SVC)

Ακριβότητα ελέγχου ροπής

SVC:μέσα σε 5Hz10%, πάνω από 5Hz5%

Επικεφαλής:30,0%

Σκύλη V/f

Τύπος καμπύλης V / f: ευθεία γραμμή, πολλαπλό σημείο, συνάρτηση ισχύος, διαχωρισμός V / f·

Υποστήριξη αύξησης ροπής: αυτόματη αύξηση ροπής (εργοστασιακή ρύθμιση), χειροκίνητη αύξηση ροπής

Ράμπα παροχής συχνότητας

Υποστήριξη της γραμμικής και της καμπύλης S επιτάχυνσης και επιβράδυνσης·

4 ομάδες χρόνου επιτάχυνσης και επιβράδυνσης, εύρος ρυθμίσεων 0,00s ~ 60000s

Ρυθμισμός τάσης συνεχούς ρεύματος

Ο έλεγχος της στάσης υπερτάσης: περιορίζει την παραγωγή ισχύος του κινητήρα ρυθμίζοντας τη συχνότητα εξόδου για να αποφεύγεται η παράκαμψη της βλάβης τάσης.

Έλεγχος υποστριβής: έλεγχος της κατανάλωσης ισχύος του κινητήρα με ρύθμιση της συχνότητας εξόδου για την αποφυγή αποτυχίας της οπισθοδρόμησης

Ελέγχος VdcMax: Περιορίστε την ποσότητα ισχύος που παράγεται από τον κινητήρα ρυθμίζοντας τη συχνότητα εξόδου για την αποφυγή υπερφυσικής τάσης.

Ελέγχος VdcMin: Έλεγχος της κατανάλωσης ισχύος του κινητήρα με ρύθμιση της συχνότητας εξόδου, για την αποφυγή σφάλματος υποστρόφωσης άλματος

Συχνότητα φορέα

1kHz16kHz(Διαφέρει ανάλογα με τον τύπο)

Μέθοδος εκκίνησης

Άμεση εκκίνηση (μπορεί να επικάπτεται με φρένο συνεχούς ρεύματος), εκκίνηση με εντοπισμό ταχύτητας

Μέθοδος διακοπής

Σταθμός επιβράδυνσης (μπορεί να επικαλυφθεί με πέδηση συνεχούς ρεύματος), ελεύθερη σταθμάτωση

Επικεφαλής λειτουργία ελέγχου

Έλεγχος τρέξιμου, πέδησης, λειτουργία έως 16 ταχυτήτων, αποφυγή επικίνδυνων ταχυτήτων, λειτουργία συχνότητας κλίσης, εναλλαγή χρόνου επιτάχυνσης και επιβράδυνσης, διαχωρισμός VF, πέδηση υπερ-εγείωσης,Ελέγχος PID διαδικασίας, λειτουργία ύπνου και αφύπνισης, ενσωματωμένη απλή λογική PLC, εικονικά τερματικά εισόδου και εξόδου, ενσωματωμένη μονάδα καθυστέρησης, ενσωματωμένη μονάδα σύγκρισης και λογική μονάδα, αντιγράφηση και ανάκτηση παραμέτρων,Τέλειο μητρώο σφαλμάτων,αποκατάσταση ελαττώματος, δύο ομάδες παραμέτρων του κινητήρα, ελεύθερη εναλλαγή, ανταλλαγή λογισμικού, καλωδίωση εξόδου, τερματικά UP / DOWN

Λειτουργία

Πλακέτο πληκτρολογίου

LED Ψηφιακό πληκτρολόγιο και πληκτρολόγιο LCD (προαιρετικό) και εξωτερική οθόνη LED

επικοινωνία

Κανονισμός:

Επικοινωνία MODBUS

Τερματικό εισόδου

Μέγεθος A: 4 τερματικά ψηφιακής εισόδου και 1 τερματικό αναλογικής εισόδου

Μέγεθος Β: 5 τερματικά ψηφιακής εισόδου, εκ των οποίων ένα υποστηρίζει εισροή παλμών υψηλής ταχύτητας έως 50 kHz· 2 τερματικά αναλογικής εισόδου υποστηρίζουν εισροή τάσης 0 ~ 10V ή εισροή ρεύματος 0 ~ 20mA·

Τερματικό εξόδου

Μεγέθους A 1 ψηφιακό τερματικό εξόδου·

1 τερματικό εξόδου ρελέ ((Μόνο υποστήριξη NO))

1 αναλογικό τερματικό εξόδου, υποστήριξη 0 ~ 20mA ισχύος εξόδου ή 0 ~ 10V τάσης εξόδου·

Μέγεθος B 1 ψηφιακό τερματικό εξόδου·

1 τερματικό εξόδου παλμού υψηλής ταχύτητας (τύπος ανοικτού συλλέκτη), υποστήριξη εξόδου σήματος τετραγωνικού κύματος 0 ~ 50 kHz·

1 τερματικό εξόδου ρελέ ((ΣΥΜΠΟΡΤ NO AND NC)

1 αναλογικό τερματικό εξόδου, υποστήριξη 0 ~ 20mA ισχύος εξόδου ή 0 ~ 10V τάσης εξόδου·

Προστασία

Ανατρέξτε στο κεφάλαιο 6 "Επεξεργασία προβλημάτων και αντίμετρα" για τη λειτουργία προστασίας.

Περιβάλλον

Τοποθεσία εγκατάστασης

Στο εσωτερικό, όχι άμεσο ηλιακό φως, σκόνη, διαβρωτικό αέριο, καύσιμο αέριο, καπνό πετρελαίου, ατμούς, στάγματα ή αλάτι.

Υψόμετρο

0-3000m. ο μετατροπέας θα μειωθεί εάν το υψόμετρο είναι μεγαλύτερο από 1000m και το ονομαστικό ρεύμα εξόδου θα μειωθεί κατά 1% εάν το υψόμετρο αυξηθεί κατά 100m

Θερμοκρασία περιβάλλοντος

-10°C~+40°C,μέγιστο 50°C (καθίσταται αν η θερμοκρασία του περιβάλλοντος είναι μεταξύ 40°C και 50°C)

Η υγρασία

Λιγότερο από 95% RH, χωρίς συμπύκνωση

Δονήσεις

Λιγότεροι από 5,9 m/s2 (0,6 g)

Θέρμανση αποθήκευσης

-20°C ~ +60°C

Άλλα

Εγκατάσταση

Τείχος, καμπίνα με έλεγχο δαπέδου, διαμετρική

Επίπεδο προστασίας

Διάκριση IP20

μέθοδος ψύξης

Δυνατή ψύξη με αέρα για μέγεθος Β, μέγεθος Α ((Φυσική ψύξη)

Σχήμα

Δυναμικότητα

(KVA)

ρεύμα εισόδου

(Α)

ρεύμα εξόδου (A)

Προσαρμόσιμος κινητήρας

(KW)

Μέγεθος

Μονάδα πέδησης

Βαρύ φορτίο

Ελαφρύ φορτίο

3 φάση: 380V-480V,50/60Hz

Δοκιμαστική μονάδα

1.6

3.2

2.5

4.2

0.75

Μέγεθος Β

Εσωτερικό

Δοκιμαστική μονάδα

2.8

4.7

4.2

5.6

1.5

Δοκιμαστική μονάδα

3.7

7.8

5.6

9.4

2.2

Δελτίο ΕΚΑΧ αριθ.

6.2

11.6

9.4

10.5

3.7

Δοκιμαστική μονάδα

8.6

15.6

13.0

17.0

5.5

Μέγεθος C

Εσωτερικό

Δοκιμαστική μονάδα

11.2

20.5

17.0

23.0

7.5

1 φάση: 200-240V,50/60Hz

Δοκιμαστική μονάδα

1.2

6.9

2.8

3.2

0.4

SIZEA

Εσωτερικό

Δοκιμαστική μονάδα

2.1

12.2

4.5

4.8

0.75

Δοκιμαστική μονάδα

3.1

17.0

8.0

10.6

1.5

SIZEB

Δοκιμαστική μονάδα

4.1

21.0

10.6

12.5

2.2

3 φάσεις: 200-240V,50/60Hz

Δοκιμαστική μονάδα

1.2

4

2.8

3.2

0.4

Μέγεθος Β

Εσωτερικό

Δοκιμαστική μονάδα

2.1

7.1

4.5

4.8

0.75

Δοκιμαστική μονάδα

3.1

11.3

8.0

10.6

1.5

Δοκιμαστική μονάδα

4.1

14.5

10.6

12.5

2.2
