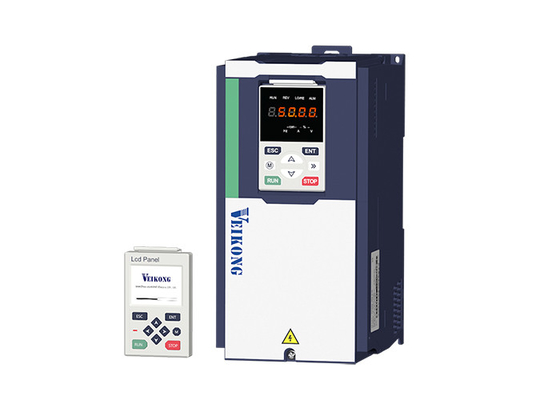

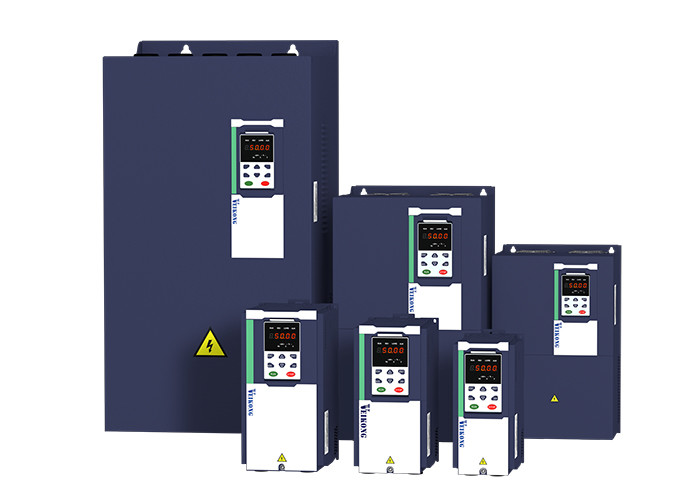

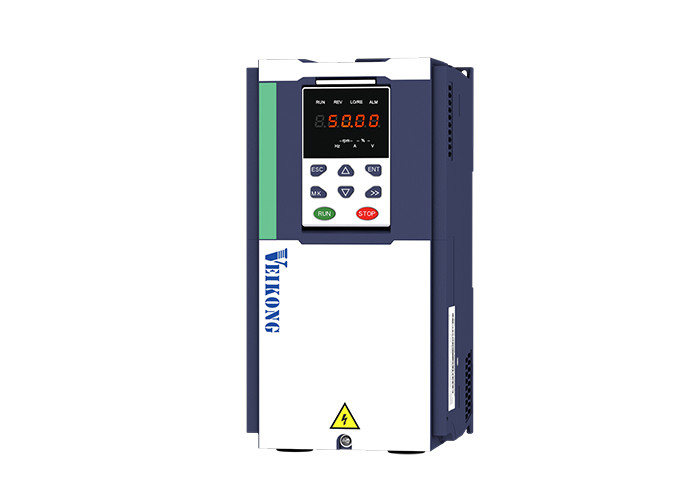

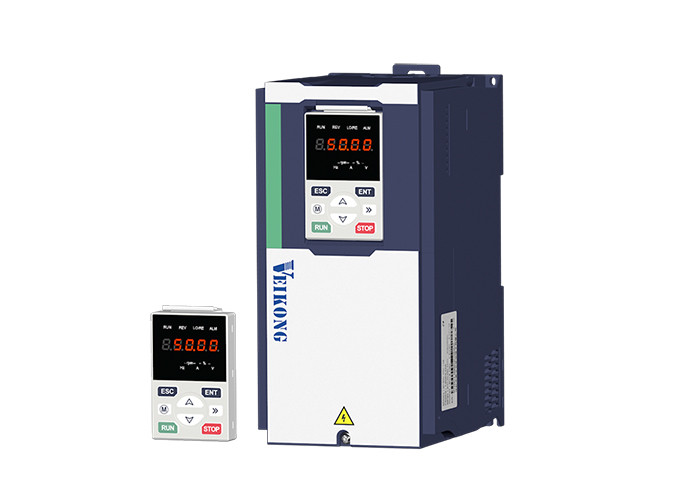

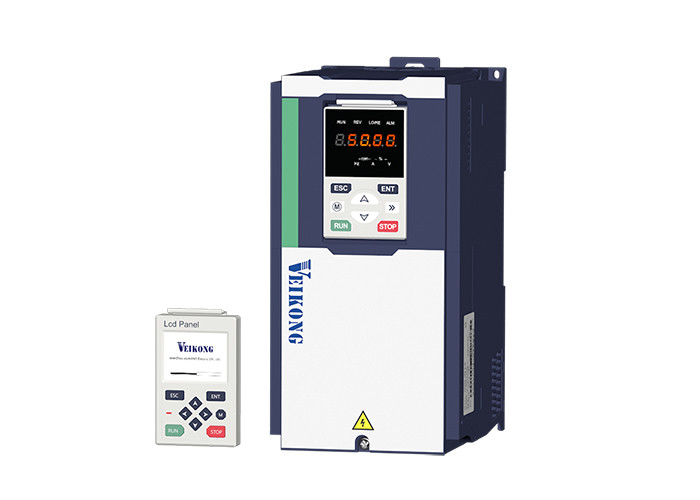

Μονό φάση ηλιακή αντλία Inverter Ο τέλειος συνδυασμός της ηλιακής και αντλίας νερού

Για σύνδεση μονοφασικού κινητήρα 220V

1: Μέθοδος καλωδίωσης μονοφασικού ασύγχρονου κινητήρα (χωρίς πυκνωτή εκκίνησης):

Σημείωση: Το U είναι συνδεδεμένο με το κοινό άκρο της περιέλιξης εκκίνησης και της περιέλιξης εργασίας, το V είναι συνδεδεμένο με την περιέλιξη εκκίνησης και το W είναι συνδεδεμένο με την περιέλιξη εργασίας.

Μονοφασικός ασύγχρονος κινητήρας εάν το περιστρεφόμενο τιμόνι δεν είναι σωστό, μπορείτε να αλλάξετε την καλωδίωση V και W ή να ορίσετε P22.13=1.

Πρώτη λύση: Ρυθμίστε τον παράμετρο P11.01=1 (τύπος μονοφασικού κινητήρα χωρίς πυκνωτήρα) ή δεύτερη λύση: Ρυθμίστε P00.11=31 εάν η συχνότητα του κινητήρα σας είναι 50 Hz ή Ρυθμίστε P00.11=32 εάν η συχνότητα του κινητήρα σας είναι 60 Hz

Για220Vμονοφασική σύνδεση κινητήρα

2:Μέθοδος μονοφασικής ασύγχρονης καλωδίωσης κινητήρα(με πυκνωτή)

Προειδοποίηση1Πρώτη λύση:Συνδέστε το καλώδιο κινητήρα με το τερματικό ισχύος U και V και εισέλθετε στη λειτουργία BSC για να ορίσετε την παράμετρο P23.15=0 ((προστασία από την απώλεια φάσης εξόδου) ή δεύτερη λύση: ορίστε το μακρο P00.11=21 εάν η συχνότητα του κινητήρα σας είναι 50HZ ή ορίστε το P00.11=22 εάν η συχνότητα του κινητήρα σας είναι 60HZ
