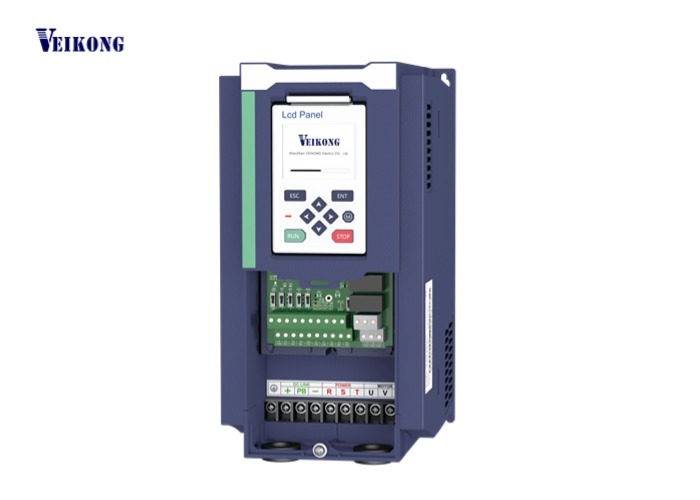

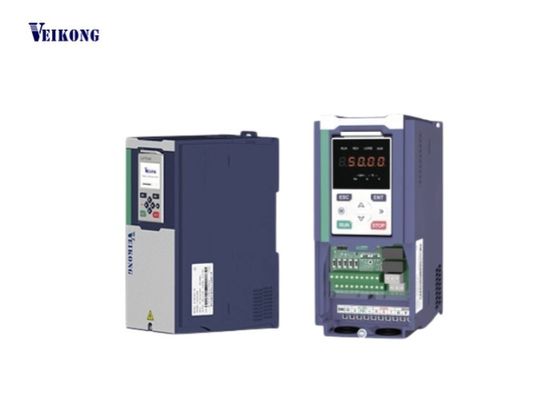

VFD530: Υψηλή ροπή αποσύνδεσης, λειτουργία υψηλής συχνότητας και εκτεταμένα πρωτόκολλα επικοινωνίας

Χαρακτηριστικά VFD530:

1, Με εσωτερικό φίλτρο EMC C3 και σχεδιασμό building-block για κάρτα επέκτασης IO και διάφορα είδη κάρτας PG

2, Έως 200% ροπή εκκίνησης στα 0HZ. Συχνότητα εξόδου έως 3000HZ.

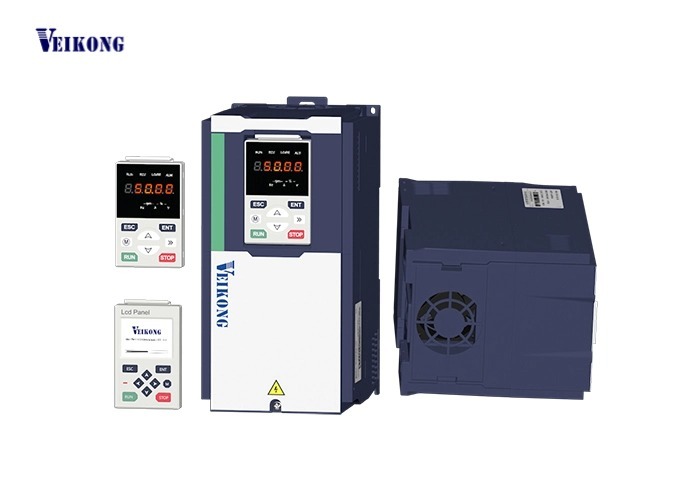

3, Υποστήριξη προαιρετικού πληκτρολογίου LCD και διπλό οθόνη πληκτρολόγιο. υποστήριξη εργαλείων PC. υποστήριξη επικοινωνίας modbus485, canopen, profinet.
4, Υποστήριξη Ασύγχρονου & Σύγχρονου κινητήρα.
5, Υποστήριξη 2 βρόχων PID για HVAC
6, Λειτουργία ύπνου και λειτουργία εξοικονόμησης ενέργειας καθώς και ενσωματωμένο προγραμματισμό PLC
7, Ειδικός μηχανισμός λογικής φρένων για γερανό και ανυψωτήρα, κέρδος φρένου μαγνητικής ροής
8, Υποστήριξη δύο ομάδων παραμέτρων κινητήρα που μπορούν να πραγματοποιήσουν έλεγχο εναλλαγής δύο κινητήρων

VEIKONG  VFD που πωλείται καλά

Το VFD500M είναι ένα mini vfd ελέγχου διανύσματος υψηλής απόδοσης

Το VFD500 είναι ένα γενικό vfd υψηλής απόδοσης

Το VFD550 είναι ένα ειδικό vfd υψηλής απόδοσης με έλεγχο θέσης.

Το VFD530 είναι ένα ειδικό vfd υψηλής απόδοσης με λειτουργία ανύψωσης, υποστηρίζει 2 PID, υποστηρίζει σύγχρονους και ασύγχρονους κινητήρες

Το VFD500-PV είναι μετατροπέας αντλίας ηλιακής ενέργειας.

Το VFD510 είναι μετατροπέας IP65

Τεχνικά δεδομένα VFD530:

Στοιχείο		Προδιαγραφή
Είσοδος	Τάση εισόδου	1φάση/3φάση 220V:200V～240V 3 φάσεις 380V-480V:380V～480V
	Επιτρεπόμενο εύρος διακύμανσης τάσης	-15%～10%
	Συχνότητα εισόδου	50Hz / 60Hz, διακύμανση μικρότερη από 5%
Έξοδος	Τάση εξόδου	3φάση:0～τάση εισόδου
	Ικανότητα υπερφόρτωσης	Εφαρμογή γενικής χρήσης: 60S για 150% του ονομαστικού ρεύματος Εφαρμογή ελαφρού φορτίου: 60S για 120% του ονομαστικού ρεύματος
Έλεγχος	Λειτουργία ελέγχου	Έλεγχος V/f Έλεγχος διανύσματος ροής χωρίς αισθητήρα χωρίς κάρτα PG (SVC) Έλεγχος διανύσματος ροής ταχύτητας αισθητήρα με κάρτα PG (VC)
	Λειτουργία λειτουργίας	Έλεγχος ταχύτητας, Έλεγχος ροπής (SVC και VC)
	Εύρος ταχύτητας	1:100 (V/f) 1:200( SVC) 1:1000 (VC)
	Ακρίβεια ελέγχου ταχύτητας	±0.5% (V/f) ±0.2% (SVC) ±0.02% (VC)
	Απόκριση ταχύτητας	5Hz(V/f) 20Hz(SVC) 50Hz(VC)
	Εύρος συχνοτήτων	0.00～2000.00Hz(V/f) 0.00～200.00Hz(SVC) 0.00～400.00Hz(VC)
	Ανάλυση συχνότητας εισόδου	Ψηφιακή ρύθμιση: 0.01 Hz Αναλογική ρύθμιση: μέγιστη συχνότητα x 0.1%
	Ροπή εκκίνησης	150%/0.5Hz(V/f) 180%/0.25Hz(SVC) 200%/0Hz(VC)
	Ακρίβεια ελέγχου ροπής	SVC: εντός 5Hz10%, πάνω από 5Hz5% VC:3.0%
	Καμπύλη V/f	Τύπος καμπύλης V / f: ευθεία γραμμή, πολλαπλά σημεία, συνάρτηση ισχύος, διαχωρισμός V / f; Υποστήριξη ενίσχυσης ροπής: Αυτόματη ενίσχυση ροπής (εργοστασιακή ρύθμιση), χειροκίνητη ενίσχυση ροπής
	Ράμπα παροχής συχνότητας	Υποστήριξη γραμμικής και καμπύλης S επιτάχυνσης και επιβράδυνσης; 4 ομάδες χρόνου επιτάχυνσης και επιβράδυνσης, εύρος ρύθμισης 0.00s ~ 60000s
	Έλεγχος τάσης διαύλου DC	Έλεγχος διακοπής υπέρτασης: περιορίστε την παραγωγή ενέργειας του κινητήρα ρυθμίζοντας τη συχνότητα εξόδου για να αποφύγετε τη διακοπή της βλάβης τάσης; Έλεγχος διακοπής υποτάσης: ελέγξτε την κατανάλωση ενέργειας του κινητήρα ρυθμίζοντας τη συχνότητα εξόδου για να αποφύγετε τη βλάβη εκτροπής Έλεγχος VdcMax: Περιορίστε την ποσότητα ενέργειας που παράγεται από τον κινητήρα ρυθμίζοντας τη συχνότητα εξόδου για να αποφύγετε το ταξίδι υπέρτασης; Έλεγχος VdcMin: Ελέγξτε την κατανάλωση ενέργειας του κινητήρα ρυθμίζοντας τη συχνότητα εξόδου, για να αποφύγετε τη βλάβη υποτάσης άλματος
	Συχνότητα φορέα	1kHz～12kHz (Διαφέρει ανάλογα με τον τύπο)
	Μέθοδος εκκίνησης	Άμεση εκκίνηση (μπορεί να επικαλυφθεί φρένο DC). εκκίνηση παρακολούθησης ταχύτητας
	Μέθοδος διακοπής	Διακοπή επιβράδυνσης (μπορεί να επικαλυφθεί φρένο DC). ελεύθερη διακοπή
	Κύρια λειτουργία ελέγχου	Έλεγχος Jog, έλεγχος droop, λειτουργία έως και 16 ταχυτήτων, αποφυγή επικίνδυνης ταχύτητας, λειτουργία συχνότητας ταλάντωσης, εναλλαγή χρόνου επιτάχυνσης και επιβράδυνσης, διαχωρισμός VF, πέδηση υπερδιέγερσης, έλεγχος PID διεργασίας, λειτουργία ύπνου και αφύπνισης, ενσωματωμένη απλή λογική PLC, εικονικές τερματικές είσοδοι και έξοδοι, ενσωματωμένη μονάδα καθυστέρησης, ενσωματωμένη μονάδα σύγκρισης και λογική μονάδα, δημιουργία αντιγράφων ασφαλείας και ανάκτηση παραμέτρων, τέλειο αρχείο σφαλμάτων, επαναφορά σφαλμάτων, δύο ομάδες παραμέτρων κινητήρα ελεύθερη εναλλαγή, λογισμικό εναλλαγής καλωδίωσης εξόδου, τερματικά UP / DOWN
Λειτουργία	Πληκτρολόγιο	Ψηφιακό πληκτρολόγιο LED και πληκτρολόγιο LCD (προαιρετικό)
	Επικοινωνία	Πρότυπο: Επικοινωνία MODBUS CAN OPEN ΚΑΙ PROFINET (ΣΕ ΑΝΑΠΤΥΞΗ)
	Κάρτα PG	Κάρτα διασύνδεσης επαυξητικού κωδικοποιητή (Διαφορική έξοδος και ανοιχτός συλλέκτης), Κάρτα περιστροφικού μετασχηματιστή
	Τερματικό εισόδου	Πρότυπο: 5 ψηφιακά τερματικά εισόδου, ένα από τα οποία υποστηρίζει είσοδο παλμού υψηλής ταχύτητας έως 50kHz; 2 αναλογικά τερματικά εισόδου, υποστηρίζουν είσοδο τάσης 0 ~ 10V ή είσοδο ρεύματος 0 ~ 20mA; Προαιρετική κάρτα: 4 ψηφιακά τερματικά εισόδου 2 αναλογικά τερματικά εισόδου. υποστήριξη -10V-+10V είσοδος τάσης
	Τερματικό εξόδου	πρότυπο: 1 ψηφιακό τερματικό εξόδου; 1 τερματικό εξόδου παλμού υψηλής ταχύτητας (ανοιχτού τύπου συλλέκτη), υποστηρίζει έξοδο σήματος τετραγωνικού κύματος 0 ~ 50kHz; 1 τερματικό εξόδου ρελέ (το δεύτερο ρελέ είναι προαιρετικό) 2 αναλογικά τερματικά εξόδου, υποστηρίζουν έξοδο ρεύματος 0 ~ 20mA ή έξοδο τάσης 0 ~ 10V; Προαιρετική κάρτα: 4 ψηφιακά τερματικά εξόδου
Προστασία	Ανατρέξτε στο Κεφάλαιο 6 "Αντιμετώπιση προβλημάτων και αντίμετρα" για τη λειτουργία προστασίας
Περιβάλλον	Τοποθεσία εγκατάστασης	Εσωτερικός χώρος, χωρίς άμεσο ηλιακό φως, σκόνη, διαβρωτικό αέριο, εύφλεκτο αέριο, καπνός λαδιού, ατμός, στάξιμο ή αλάτι.
	Υψόμετρο	0-3000m. Ο μετατροπέας θα υποβαθμιστεί εάν το υψόμετρο είναι υψηλότερο από 1000m και το ονομαστικό ρεύμα εξόδου θα μειωθεί κατά 1% εάν το υψόμετρο αυξηθεί κατά 100m
	Θερμοκρασία περιβάλλοντος	-10°C~ +40°C, μέγιστο 50°C (υποβαθμισμένο εάν η θερμοκρασία περιβάλλοντος είναι μεταξύ 40°C και 50°C) Το ονομαστικό ρεύμα εξόδου μειώνεται κατά 1.5% εάν η θερμοκρασία αυξηθεί κατά 1°C
	Υγρασία	Λιγότερο από 95%RH, χωρίς συμπύκνωση
	Δόνηση	Λιγότερο από 5.9 m/s2 (0.6 g)
	Θερμοκρασία αποθήκευσης	-20°C ~ +60°C
Άλλα	Εγκατάσταση	Τοποθετημένο στον τοίχο, ερμάριο ελεγχόμενο από το δάπεδο, διαμπερές
	Επίπεδο προστασίας	IP20
	Μέθοδος ψύξης	Ψύξη με εξαναγκασμένο αέρα
EMC	CE ROHS	Εσωτερικό φίλτρο EMC Συμμορφώνεται με το EN61800-3 Κατηγορία C3 3ο Περιβάλλον

Οδηγίες σειράς προϊόντων:

Μοντέλο	Ικανότητα ισχύος (KVA)	Ρεύμα εισόδου (A)	Ρεύμα εξόδου (A)		Προσαρμόσιμος κινητήρας (KW)	ΜΕΓΕΘΟΣ	Μονάδα φρένων
			Βαρύ φορτίο	Ελαφρύ φορτίο
Τριφασικό: 380-480V,50/60Hz
VFD530-R75GT4B	1.5	3.4	2.5	4.2	0.75	ΜΕΓΕΘΟΣ Α	Εσωτερικό
VFD530-1R5GT4B	3	5	4.2	5.6	1.5
VFD530-2R2GT4B	4	5.8	5.6	9.4	2.2
VFD530-4R0G/5R5PT4B	5.9	10.5	9.4	13.0	3.7
VFD530-5R5G/7R5PT4B	8.9	14.6	13.0	17.0	5.5	ΜΕΓΕΘΟΣ Β
VFD530-7R5G/011PT4B	11	20.5	17.0	23.0	7.5
VFD530-011G/015PT4B	17	26.0	25.0	31.0	11	ΜΕΓΕΘΟΣ Γ	Εσωτερικό
VFD530-015G/018PT4B	21	35.0	32.0	37.0	15
VFD530-018G/022PT4B	24	38.5	37.0	45.0	18.5	ΜΕΓΕΘΟΣ Δ
VFD530-022G/030PT4B	30	46.5	45.0	57.0	22
VFD530-030G/037PT4	40	62.0	60.0	75.0	30	ΜΕΓΕΘΟΣ Ε	επιλογή
VFD530-037G/045PT4	50	76.0	75.0	87.0	37
VFD530-045G/055PT4	60	92.0	90.0	110.0	45	ΜΕΓΕΘΟΣ ΣΤ
VFD530-055G/075PT4	75	113.0	110.0	135.0	55
VFD530-075G/090PT4	104	157.0	152.0	165.0	75	ΜΕΓΕΘΟΣ Ζ
VFD530-090G/110PT4	112	170.0	176.0	210.0	90		Εξωτερικό
VFD530-110G/132PT4	145	220.0	210.0	253.0	110	ΜΕΓΕΘΟΣ Η
VFD530-132G/160PT4	170	258.0	253.0	304.0	132	ΜΕΓΕΘΟΣ Ι
VFD530-160G/185PT4	210	320.0	304.0	360.0	160
VFD530-185G/200PT4	245	372.0	360.0	380.0	185	ΜΕΓΕΘΟΣ J
VFD530-200G/220PT4	250	380.0	380.0	426.0	200
VFD530-220G/250PT4	280	425.0	426.0	465.0	220	ΜΕΓΕΘΟΣ Κ
VFD530-250G/280PT4	315	479.0	465.0	520.0	250
VFD530-280G/315PT4	350	532.0	520.0	585.0	280	ΜΕΓΕΘΟΣ Λ
VFD530-315G/355PT4	385	585.0	585.0	650.0	315
VFD530-355G/400PT4	420	638.0	650.0	725.0	355	ΜΕΓΕΘΟΣ Μ
VFD530-400G/450PT4	470	714.0	725.0	820.0	400
VFD530-450G/500PT4	530	800.0	820.0	/	450	ΜΕΓΕΘΟΣ Ν
VFD530-500G/560PT4	580	880.0	900.0	/	500
VFD530-560G/630PT4	630	950.0	980.0	/	560	ΜΕΓΕΘΟΣ Ο
VFD530-630GT4	710	1080	1120.	/	630	ΜΕΓΕΘΟΣ Ο
VFD530-710GT4	790	1200	1260	/	710	ΜΕΓΕΘΟΣ Ο
Μονοφασικό: 220V, 50/60HZ
VFD530-R40GS2	1.3	6.0	3.2	5.6	0.4	ΜΕΓΕΘΟΣ Α	Ενσωματωμένο
VFD530-R75GS2	2.4	11.0	5.6	8.0	0.75	ΜΕΓΕΘΟΣ Α
VFD530-1R5GS2	3.5	15.0	8.0	10.6	1.5	ΜΕΓΕΘΟΣ Α
VFD530-2R2GS2	5.5	25.0	10.6	14.0	2.2	ΜΕΓΕΘΟΣ Α
VFD530-4R0GS2	7.7	35.0	17.0	23.0	4.0	ΜΕΓΕΘΟΣ Β
VFD530-5R5GS2	8.9	53.0	25.0	31.0	5.5	ΜΕΓΕΘΟΣ Γ
VFD530-7R5GS2	11	67.0	32.0	37.0	7.5	ΜΕΓΕΘΟΣ Γ
