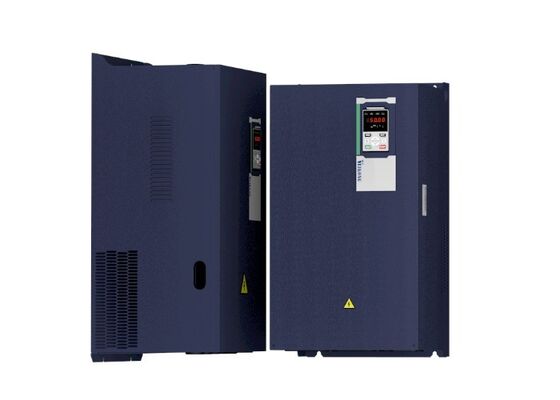

Βαρύς βιομηχανικός μετατροπέας γερανού 380V VEIKONG CH530 με Αντι-ταλάντευση και Έλεγχο Φρένου για AC Drive 0.75-710kW

Εισαγωγή Προϊόντος

Ο VEIKONG CH530 είναι ένας βιομηχανικός μετατροπέας AC βαρέως τύπου, σχεδιασμένος για γερανούς, ηλεκτρικούς ανυψωτήρες, βαρούλκα και βιομηχανικά μηχανήματα ανύψωσης. Συνδυάζει ακριβή έλεγχο κινητήρα με εξειδικευμένες λειτουργίες γερανού για να παρέχει σταθερή εκκίνηση, ομαλή ρύθμιση ταχύτητας, αξιόπιστο συντονισμό μηχανικού φρένου και βελτιωμένο έλεγχο φορτίου.

Ο CH530 υποστηρίζει τριφασικά τροφοδοτικά AC 380V-480V και καλύπτει ισχύ κινητήρα από 0,75kW έως 710kW. Μπορεί να ελέγξει τόσο ασύγχρονους κινητήρες όσο και σύγχρονους κινητήρες μόνιμου μαγνήτη, καθιστώντας τον κατάλληλο για νέα συστήματα γερανών, αναβαθμίσεις εξοπλισμού και έργα αντικατάστασης.

Σε σύγκριση με έναν συμβατικό μετατροπέα γενικής χρήσης, ο CH530 προσφέρει εξειδικευμένες λειτουργίες για μηχανισμούς ανύψωσης, καθόδου, μετακίνησης τρόλεϊ, μετακίνησης γέφυρας και περιστροφής. Οι επαγγελματικοί αλγόριθμοι ελέγχου του βοηθούν στη βελτίωση της ασφάλειας του γερανού, της αποδοτικότητας λειτουργίας και της ευκολίας εγκατάστασης.

Κύρια Χαρακτηριστικά Προϊόντος

• Εξειδικευμένος μετατροπέας μεταβλητής συχνότητας για γερανούς και εξοπλισμό ανύψωσης
• Τριφασική τάση εισόδου AC 380V-480V
• Ευρύ φάσμα ισχύος από 0,75kW έως 710kW
• Επαγγελματικός έλεγχος ακολουθίας μηχανικού φρένου
• Έως 150% ροπή εκκίνησης στα 0Hz με ανάδραση κωδικοποιητή
• Ενσωματωμένος έλεγχος κατά της ταλάντωσης για μετακίνηση τρόλεϊ και γέφυρας
• Λειτουργία μηδενικού σερβο για πρόσθετη προστασία συγκράτησης φορτίου
• Αυτόματη αύξηση ταχύτητας σε συνθήκες ελαφρού φορτίου
• Αυτόματη μείωση ταχύτητας σε συνθήκες βαρέος φορτίου
• Ομαλή γραμμική και S-καμπύλη επιτάχυνση και επιβράδυνση
• Ενσωματωμένες μακροεντολές παραμέτρων γερανού για γρήγορη εγκατάσταση
• Υποστήριξη για ασύγχρονους και σύγχρονους κινητήρες μόνιμου μαγνήτη
• Τυπική επικοινωνία Modbus RTU
• Προαιρετική επικοινωνία βιομηχανικού Ethernet και fieldbus
• Πολλαπλές επιλογές επέκτασης κωδικοποιητή και I/O
• Εγγύηση 24 μηνών και επαγγελματική τεχνική υποστήριξη

Χαρακτηριστικά Προϊόντος

Ακριβής Έλεγχος Μηχανικού Φρένου

Η αξιόπιστη συνέργεια του φρένου είναι απαραίτητη για εφαρμογές γερανών και ανυψωτήρων. Ο CH530 ελέγχει το μηχανικό φρένο σύμφωνα με το ρεύμα του κινητήρα, τη συχνότητα εξόδου και τις ρυθμιζόμενες χρονικές ρυθμίσεις.

Πριν απελευθερωθεί το μηχανικό φρένο, ο μετατροπέας μπορεί να δημιουργήσει την απαιτούμενη ροπή του κινητήρα. Αυτό βοηθά στην αποφυγή πτώσης ή ολίσθησης του ανυψωμένου φορτίου κατά την εκκίνηση. Κατά τη διακοπή, ο μετατροπέας συντονίζει την επιβράδυνση του κινητήρα και την ενεργοποίηση του φρένου για να επιτύχει μια ομαλή και ελεγχόμενη στάση.

Πολλές παράμετροι χρονισμού φρένου μπορούν να ρυθμιστούν ανάλογα με τη δομή του γερανού, τα χαρακτηριστικά του κινητήρα, τις συνθήκες φορτίου και την απόκριση του μηχανικού φρένου.

Ισχυρή Απόδοση Εκκίνησης σε Βαριά Φορτία

Ο CH530 παρέχει εξαιρετική απόδοση ροπής χαμηλής ταχύτητας για απαιτητικές εφαρμογές ανύψωσης. Υπό έλεγχο διανύσματος κλειστού βρόχου, ο μετατροπέας μπορεί να παρέχει έως και 150% ροπή εκκίνησης στα 0Hz.

Αυτό επιτρέπει στον κινητήρα να παράγει επαρκή ροπή πριν απελευθερωθεί το μηχανικό φρένο. Είναι ιδιαίτερα χρήσιμο για ανυψωτήρες, βαρούλκα, συστήματα ανύψωσης ορυχείων και άλλο εξοπλισμό που εκκινεί συχνά με ανυψωμένο φορτίο.

Έλεγχος κατά της Ολίσθησης για Ασφάλεια Ανύψωσης

Ο ενσωματωμένος αλγόριθμος κατά της ολίσθησης βοηθά στην αποφυγή απροσδόκητης κίνησης του φορτίου κατά την ανύψωση και την κάθοδο. Ο μετατροπέας διατηρεί σταθερή ροπή κινητήρα κατά τη λειτουργία χαμηλής ταχύτητας, την εκκίνηση και τις αλλαγές κατεύθυνσης.

Αυτή η λειτουργία μειώνει τον κίνδυνο ολίσθησης φορτίου που προκαλείται από ανεπαρκή ροπή εκκίνησης ή λανθασμένο συντονισμό μεταξύ του κινητήρα και του μηχανικού φρένου.

Ενσωματωμένη Τεχνολογία κατά της Ταλάντωσης

Η ταλάντωση του φορτίου μπορεί να μειώσει την αποδοτικότητα του γερανού και να δυσκολέψει την ακριβή τοποθέτηση. Ο CH530 περιλαμβάνει λειτουργία ελέγχου κατά της ταλάντωσης για τους μηχανισμούς μετακίνησης τρόλεϊ και γέφυρας.

Βελτιστοποιώντας τη διαδικασία επιτάχυνσης και επιβράδυνσης, ο μετατροπέας βοηθά στη μείωση της ταλάντωσης του ανυψωμένου φορτίου. Αυτό επιτρέπει στον χειριστή να τοποθετεί το φορτίο πιο γρήγορα και μειώνει τις περιττές προσαρμογές εμπρός και πίσω.

Λειτουργία Συγκράτησης Φορτίου Μηδενικού Σερβο

Εάν το μηχανικό φρένο δεν κλείσει σωστά ή δεν μπορεί να παρέχει επαρκή δύναμη συγκράτησης, ο άξονας του κινητήρα μπορεί να αρχίσει να περιστρέφεται. Ο CH530 μπορεί να ανιχνεύσει αυτήν την κίνηση και να ενεργοποιήσει τη λειτουργία μηδενικού σερβο.

Ο μετατροπέας παράγει ροπή συγκράτησης για να βοηθήσει στη διατήρηση της τρέχουσας θέσης του φορτίου ή του τρόλεϊ. Ταυτόχρονα, μπορεί να ενεργοποιηθεί ένας συναγερμός για να ειδοποιήσει τον χειριστή για την ανώμαλη κατάσταση.

Αυτόματη Αύξηση Ταχύτητας σε Ελαφρύ Φορτίο

Όταν το πραγματικό φορτίο είναι χαμηλότερο από το ονομαστικό φορτίο, ο CH530 μπορεί να αυξήσει αυτόματα την ταχύτητα λειτουργίας για να συντομεύσει τον κύκλο εργασίας και να βελτιώσει την αποδοτικότητα χειρισμού.

Αυτή η λειτουργία είναι χρήσιμη για γερανούς που λειτουργούν συχνά με διαφορετικά επίπεδα φορτίου. Επιτρέπει ταχύτερη λειτουργία σε συνθήκες ελαφρού φορτίου χωρίς να απαιτούνται επαναλαμβανόμενες χειροκίνητες ρυθμίσεις ταχύτητας.

Αυτόματη Μείωση Ταχύτητας σε Βαρύ Φορτίο

Όταν ανιχνεύεται συνθήκη βαρέος φορτίου ή υπερφόρτωσης, ο μετατροπέας μπορεί να μειώσει αυτόματα την ταχύτητα λειτουργίας. Αυτό βοηθά στην προστασία του κινητήρα, του μετατροπέα, του κιβωτίου ταχυτήτων, του μηχανικού φρένου και άλλων εξαρτημάτων μετάδοσης.

Ο συνδυασμός αύξησης ταχύτητας σε ελαφρύ φορτίο και μείωσης ταχύτητας σε βαρύ φορτίο επιτρέπει στον γερανό να λειτουργεί αποδοτικά, διατηρώντας παράλληλα αξιόπιστο έλεγχο φορτίου.

Ομαλός Έλεγχος Ταχύτητας

Ο CH530 υποστηρίζει τόσο γραμμική όσο και S-καμπύλη επιτάχυνση και επιβράδυνση. Μπορούν να διαμορφωθούν τέσσερις ομάδες χρόνων επιτάχυνσης και επιβράδυνσης για διαφορετικές κινήσεις του γερανού.

Οι ομαλές μεταβάσεις ταχύτητας βοηθούν στη μείωση των μηχανικών κραδασμών κατά την εκκίνηση, τη διακοπή και τις αλλαγές κατεύθυνσης. Μπορούν επίσης να μειώσουν την ταλάντωση του φορτίου και να παρατείνουν τη διάρκεια ζωής του κιβωτίου ταχυτήτων, της σύζευξης, του συρματόσχοινου, των τροχών και της μηχανικής δομής.

Πολλαπλές Μακροεντολές Ελέγχου Γερανού

Ενσωματωμένες είναι προ-προγραμματισμένες μακροεντολές παραμέτρων γερανού στον CH530. Αυτές οι μακροεντολές παρέχουν ένα βολικό σημείο εκκίνησης για τη διαμόρφωση συστημάτων ανύψωσης, μετακίνησης τρόλεϊ, μετακίνησης γέφυρας και περιστροφής γερανού πύργου.

Ο μηχανικός εγκατάστασης μπορεί να επιλέξει την σχετική μακροεντολή εφαρμογής και στη συνέχεια να προσαρμόσει τις παραμέτρους του κινητήρα και του ελέγχου σύμφωνα με τον πραγματικό εξοπλισμό.

Ευέλικτες Επιλογές Ελέγχου Κινητήρα

Ο CH530 υποστηρίζει έλεγχο V/F, έλεγχο διανύσματος χωρίς αισθητήρα και έλεγχο διανύσματος κλειστού βρόχου με ανάδραση κωδικοποιητή.

Ο έλεγχος V/F είναι κατάλληλος για εφαρμογές με βασικές απαιτήσεις ελέγχου ταχύτητας. Ο έλεγχος διανύσματος χωρίς αισθητήρα παρέχει βελτιωμένη απόδοση ροπής και ταχύτητας χωρίς κωδικοποιητή. Ο έλεγχος διανύσματος κλειστού βρόχου προσφέρει πιο ακριβή έλεγχο ταχύτητας και ροπής για απαιτητικές εφαρμογές ανύψωσης.

Τυπικές Εφαρμογές

Ο VEIKONG CH530 μπορεί να χρησιμοποιηθεί σε ένα ευρύ φάσμα εξοπλισμού ανύψωσης και χειρισμού υλικών, όπως:

• Ηλεκτρικοί ανυψωτήρες συρματόσχοινου
• Ανυψωτήρες αλυσίδας
• Βιομηχανικά βαρούλκα
• Γερανοί γέφυρας
• Γερανοί γέφυρας
• Γερανοί γάντζου
• Γερανοί πύργου
• Γερανοί λιμανιού
• Γερανοί μεταφοράς εμπορευματοκιβωτίων
• Συστήματα ανύψωσης κατασκευών
• Ανυψωτήρες ορυχείων
• Μεταλλουργικοί γερανοί
• Γερανοί εργαστηρίου
• Εξοπλισμός χειρισμού υλικών αποθήκης
• Μηχανισμοί μετακίνησης τρόλεϊ και γέφυρας
• Μηχανισμοί περιστροφής γερανού

Πλεονεκτήματα Εφαρμογής

Για Μηχανισμούς Ανύψωσης

Ο CH530 παρέχει υψηλή ροπή εκκίνησης, επαγγελματικό έλεγχο φρένου, προστασία κατά της ολίσθησης και σταθερή λειτουργία χαμηλής ταχύτητας. Αυτές οι λειτουργίες βοηθούν στην επίτευξη ασφαλούς και ομαλής ανύψωσης και καθόδου.

Για Μετακίνηση Τρόλεϊ

Ο μετατροπέας παρέχει ομαλή επιτάχυνση, ακριβή ρύθμιση ταχύτητας και έλεγχο κατά της ταλάντωσης. Αυτό βοηθά στη μείωση της ταλάντωσης του φορτίου και στη βελτίωση της οριζόντιας τοποθέτησης.

Για Μετακίνηση Γέφυρας και Γάντζου

Πολλαπλές ρυθμίσεις ταχύτητας, έλεγχος S-καμπύλης και συγχρονισμένη επιτάχυνση και επιβράδυνση βοηθούν στη βελτίωση της σταθερότητας ταξιδιού και στη μείωση των μηχανικών κραδασμών.

Για Περιστροφή Γερανού Πύργου

Ο CH530 προσφέρει ομαλή εκκίνηση, διακοπή και αλλαγές κατεύθυνσης. Αυτό βοηθά στη μείωση των δονήσεων της δομής και των μηχανικών κραδασμών κατά τη λειτουργία περιστροφής.

Για Βαρούλκα και Ανυψωτήρες Ορυχείων

Ο έλεγχος διανύσματος κλειστού βρόχου, η υψηλή ροπή εκκίνησης και η αξιόπιστη συνέργεια φρένου παρέχουν βελτιωμένο έλεγχο για κάθετη μεταφορά βαρέων φορτίων.

Επιλογές Επικοινωνίας και Επέκτασης

Η επικοινωνία Modbus RTU περιλαμβάνεται ως στάνταρ για σύνδεση με PLC, HMI και βιομηχανικά συστήματα ελέγχου.

Οι ακόλουθες επιλογές επικοινωνίας είναι διαθέσιμες ανάλογα με τις απαιτήσεις του έργου:

• Modbus TCP
• CANopen
• PROFINET
• EtherCAT

Προαιρετικές κάρτες κωδικοποιητή, κάρτες resolver, κάρτες επικοινωνίας και μονάδες επέκτασης I/O είναι επίσης διαθέσιμες. Αυτές οι επιλογές επιτρέπουν στον CH530 να καλύπτει διαφορετικές απαιτήσεις ανάδρασης, τερματικών, δικτύωσης και αυτοματισμού.

Διαμόρφωση Συστήματος Φρένων

Τα μοντέλα CH530 από 0,75kW έως 90kW είναι διαθέσιμα με ενσωματωμένες μονάδες φρένων, μειώνοντας τον αριθμό των εξωτερικών εξαρτημάτων και εξοικονομώντας χώρο στο ερμάριο ελέγχου.

Τα μοντέλα από 110kW έως 710kW έχουν σχεδιαστεί για χρήση με κατάλληλες εξωτερικές μονάδες φρένων. Η αντίσταση φρένου και η μονάδα φρένου πρέπει να επιλέγονται ανάλογα με την ισχύ του κινητήρα, το φορτίο ανύψωσης, τον χρόνο επιβράδυνσης, τον κύκλο λειτουργίας και την απαιτούμενη λειτουργία φρένου.

Η VEIKONG μπορεί να βοηθήσει τους πελάτες στην επιλογή αντίστασης φρένου και μονάδας φρένου σύμφωνα με την πραγματική εφαρμογή.

Γιατί να Επιλέξετε VEIKONG;

Εξειδικευμένη Λύση Ελέγχου Γερανού

Ο CH530 αναπτύχθηκε ειδικά για εξοπλισμό ανύψωσης και ενσωματώνει σημαντικές λειτουργίες γερανού σε μία πλατφόρμα μετατροπέα.

Έμπειρη Τεχνική Ομάδα

Οι τεχνικές και διοικητικές ομάδες της VEIKONG έχουν πάνω από 20 χρόνια εμπειρίας στον έλεγχο βιομηχανικών μετατροπέων και εφαρμογές κινητήρων.

Ευρεία Επιλογή Προϊόντων

Διατίθενται ισχύς από 0,75kW έως 710kW για μικρούς ανυψωτήρες, γερανούς μεσαίας χρήσης και μεγάλα βιομηχανικά συστήματα ανύψωσης.

Αξιόπιστη Διαχείριση Ποιότητας

Η VEIKONG εφαρμόζει αυστηρές διαδικασίες ποιοτικού ελέγχου κατά την ανάπτυξη προϊόντων, την επιθεώρηση εξαρτημάτων, τη συναρμολόγηση, τη λειτουργική δοκιμή και την τελική επιθεώρηση.

Υποστήριξη Εφαρμογών

Η τεχνική μας ομάδα μπορεί να βοηθήσει στην επιλογή μετατροπέα, την αντιστοίχιση κινητήρα, την καλωδίωση, τις ρυθμίσεις παραμέτρων, την επιλογή συστήματος φρένων, την εγκατάσταση και την ανάλυση σφαλμάτων.

Ευέλικτη Διαμόρφωση

Διαφορετικά πληκτρολόγια, κάρτες επικοινωνίας, κάρτες κωδικοποιητή, μονάδες I/O, μονάδες φρένων και αντιστάσεις φρένων μπορούν να επιλεγούν ανάλογα με τις απαιτήσεις του έργου.

Παγκόσμια Εξυπηρέτηση Μετά την Πώληση

Η VEIKONG παρέχει απομακρυσμένη τεχνική υποστήριξη, βοήθεια στην αντιμετώπιση προβλημάτων και εγγύηση προϊόντος 24 μηνών για διεθνείς πελάτες.
